MC20CD投入式液位變送器(氣體導壓式，用于高溫、腐蝕性液體、污水等)

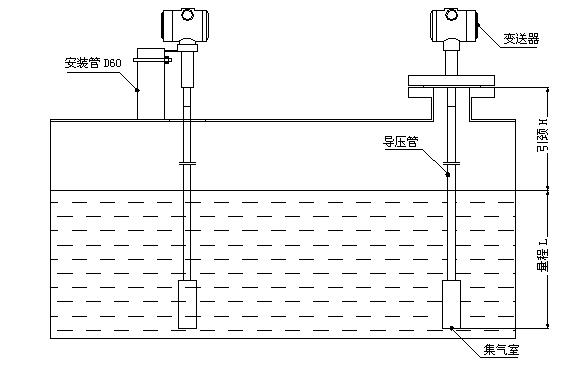

MC20CD投入式液位變送器(氣體導壓式，用于高溫、腐蝕性液體、污水等)的傳感器部分與信號處理電路在接線盒內部，由投入液體內的集氣筒內的氣體與介質接觸，通過導氣管將壓力傳遞給傳感器，避免了傳感器與被測介質的直接接觸，適應于高溫強腐蝕性等場合，有效地解決了高溫腐蝕液體以及污水液位測量的難題。它特別適合于高溫、腐蝕性液體和污水的測量。
MC20CD液位變送器選用MC20B型壓力變送器為壓力測量部件，由集氣筒采集到液位壓力信號，傳送給壓力變送器，將壓力信號轉換為液位信號輸出。
壓力變送器與液位關系為： P=0.0098ρH+Pc
式中：P 壓強MPa; ρ 液體密度（g/cm3）;H 液面深度;Pc 液面壓力（常壓為0）
主要特點:
主要技術參數:
|
量程（米） |
0—1.5.......50m |
|
輸 出 |
4—20mA（1-5V）；0—10mA（0—5V）； |
|
精 度 |
0.5% |
|
非線性、重復性、遲 滯（%F·S） |
0.3% |
|
零點及靈敏度溫度漂移（%/℃F·S) |
≤0.03 |
|
零點漂移（%/F·S4h） |
≤0.3 |
|
長期穩定性（%F·S/年） |
0.3 |
|
工作電壓（V） |
+24標定（+18～+36） |
|
補償溫度（℃） |
0～70 |
|
工作溫度（℃） |
-20℃～250 |
|
過載能力（%） |
300 |
|
壽 命 |
>1×108壓力循環（25℃） |
|
頻響（Hz） |
>1000 |
|
測量介質 |
高溫液體、腐蝕性液體 |
|
膜片材料 |
316L不銹鋼 |
|
防護等級 |
IP67 |
|
殼體材料 |
1Cr18Ni9Ti |
|
接口 |
投入分體式 |
產品類型:
-
MC20CD-A螺紋式導壓型液位變送器
-
MC20CD-B法蘭式導壓型液位變送器

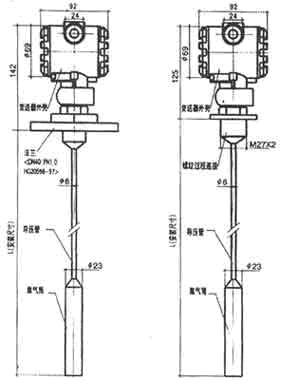

 產品尺寸：
產品選型
|
MC20CD |
投入式液位變送器(氣體導壓式，用于高溫、腐蝕性液體、污水等) |
|
|
代號 |
量程范圍 |
|
X |
0~1.5m…50mH2O |
|
|
代號 |
精度等級 |
|
Ⅱ |
0.3 |
|
Ⅲ |
0.5 |
|
|
代號 |
輸出信號 |
|
E |
4~20mADC |
|
K1 |
0~10mADC |
|
K2 |
0~5VDC |
|
K3 |
1~5VDC |
|
|
代號 |
插入桿長度 |
|
Lm |
單位米 |
|
|
代號 |
選型 |
|
M1 |
線性指示表 |
|
M2 |
LCD數字顯示表 |
|
i |
本安型iaIICT6 |
|
Z3 |
智能三按健型 |
|
Z4 |
HART型 |
|
|
代號 |
過程連接形式 |
|
B2 |
螺紋安裝式M27×2 |
|
B3 |
不銹鋼法蘭DN50PN0.6 |
|
Y |
用戶約定 |
|
MC20CD X(0-5m) Ⅲ E Lm(7m) iZ4 B2 選型舉例 |
|
